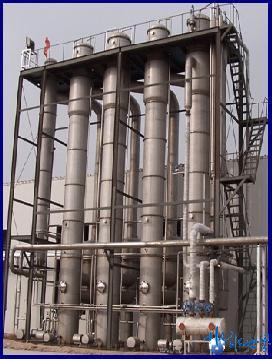

电镀废液蒸发浓缩设备由蒸发器、汽液分离器、预热器、冷凝器、循环泵以及相应的安全阀、疏水器、流量计、压力表、电器控制系统等构成。蒸发器(管)、气液分离器、等由金属钛材制作,蒸发冷凝器为不锈钢焊制。运行时,废水由原液泵加压送入钛管内,管外用蒸汽加热直至使废水沸腾而变成气相（蒸汽）, 由于变成蒸汽后体积增加,在钛束管内形成高速蒸汽流，电镀液沿管壁呈液膜下降并被继续加热而蒸发,使废水得到浓缩。蒸发器排出之蒸汽经气液分离后经冷凝器,冷凝水供清洗槽循环使用,浓缩液则经阻汽阀并经冷凝后供镀槽重复使用或进入贮存槽备用。本设备适用镀铬及镀钵钝化含铬废水的回收处理,如与逆流清洗组合应用,可形成电镀清洗水的闭路循环,也可与其它处理设备结合使用,形成闭路循环、回收电镀原料和清洗水循环使用。也可用于其它工业生产的液料浓缩。
注意事项：
1）设备最好安装与电镀车间隔开的房间内,以防酸雾腐蚀,但距处理液源不宜超过20米。
2）为便于维修,设备背面与墙壁间距不宜小于1米,其安装高度,底面应高于清洗槽液面>0.3米，但最高不宜大于3米。
3)蒸气管进入蒸发器前应安装一个波纹管减压阀如Y44-10型,如蒸汽供给压力小于4公斤/厘米2时,也可不装减压阀。
4）如设备为间歇运行,每次用完后,须用清水打入蒸发器,将残留废液洗净,以防腐蚀。 |
|
